Vilka är designöverväganden för bearbetade delar?

Hej där! Som leverantör av bearbetningsdelar har jag varit i spelet länge, och jag har sett första hand hur avgörande designhänsyn är när det gäller att skapa topp -bearbetade delar. I den här bloggen kommer jag att dela några av de viktigaste faktorerna som vi alltid tänker på under designprocessen.

Urval

Valet av material är som grunden för en byggnad för bearbetade delar. Det påverkar allt från delens prestanda till dess kostnad. Vi har ett brett utbud av material till vårt förfogande, var och en med sina egna unika egenskaper.

Till exempel är metaller som aluminium superpopulära. De är lätta, korrosion - motståndskraftiga och lätta att bearbeta. Detta gör dem bra för applikationer där vikt är ett problem, som inom flygindustrin. Å andra sidan erbjuder Steel hög styrka och hållbarhet, vilket är viktigt för delar som kommer att vara under tunga belastningar, till exempel i bilmotorer.

Sedan finns det titan. Titanium är en riktig stjärna i bearbetningsvärlden. Det har en utmärkt styrka - till viktförhållande och är mycket motståndskraftigt mot korrosion. Om du är intresserad avCNC -bearbetning av titan, vi har expertis för att hantera den. Titan kan emellertid vara lite knepigt att maskinen eftersom det har en låg värmeledningsförmåga, vilket innebär att värme kan byggas upp under bearbetningsprocessen. Så när vi utformar delar med titan måste vi överväga saker som verktygsval och skärhastigheter för att förhindra överhettning och säkerställa en bra finish.

Toleranskrav

Tolerans handlar om hur mycket avvikelse från de ideala dimensioner en del kan ha och fortfarande fungera korrekt. Det är en balans mellan funktionalitet och kostnad. Ständiga toleranser betyder vanligtvis högre precision, men de ökar också tillverkningskostnaden.

För enkla delar där en grov passform är acceptabel kan en lösare tolerans specificeras. Men för delar som måste passa exakt med andra komponenter, som i en högmekanisk mekanisk montering, är snäva toleranser ett måste. Vi använder avancerade mätverktyg och kvalitetskontrollprocesser för att se till att vi kan uppfylla de angivna toleranserna.

Vid utformning av delar är det viktigt att tydligt definiera toleranskraven. Ibland kan designers specificera alltför snäva toleranser utan att verkligen överväga påverkan på kostnaden. Vi arbetar alltid nära med våra kunder för att förstå de faktiska funktionella kraven och hitta den söta platsen mellan precision och prisvärdhet.

Ytfin

Ytfinishen på en bearbetad del handlar inte bara om utseende; Det kan ha en stor inverkan på delens prestanda. En slät yta kan minska friktionen, förbättra slitmotståndet och förbättra korrosionsmotståndet.

Det finns olika sätt att uppnå önskad ytfinish. Till exempel kan slipning ge en mycket slät yta, men det är en mer tid - konsumtiv och dyr process. Å andra sidan kan vändning eller fräsning ge en tillräckligt bra finish för många applikationer till en lägre kostnad.

Valet av ytfinish beror också på materialet och den avsedda användningen av delen. För delar som kommer att vara i kontakt med vätskor kan en jämnare yta förhindra vätskeläckage. I vissa fall kan vi till och med tillämpa ytterligare ytbehandlingar som plätering eller beläggning för att ytterligare förbättra ytegenskaperna.

Geometrisk design

Formen och geometri för en bearbetad del spelar en enorm roll i dess tillverkbarhet. Komplexa geometrier kan vara utmanande för maskin och kan kräva specialiserade verktyg och processer.

Till exempel kan delar med djupa hål eller tunna väggar vara svåra att bearbeta eftersom de kan orsaka problem som verktygsavböjning och vibrationer. När vi utformar sådana delar måste vi överväga saker som hålens bildförhållande och väggarnas tjocklek för att säkerställa att de kan bearbetas exakt.

En annan viktig aspekt av geometrisk design är tillgängligheten för delen för bearbetning. Vi måste se till att skärverktygen kan nå alla nödvändiga ytor utan störningar. Ibland kan vi behöva ändra designen något för att förbättra tillgängligheten och minska bearbetningstiden.

Bearbetningsprocessval

Det finns olika bearbetningsprocesser tillgängliga, och att välja rätt är avgörande för projektets framgång. Varje process har sina egna fördelar och begränsningar.

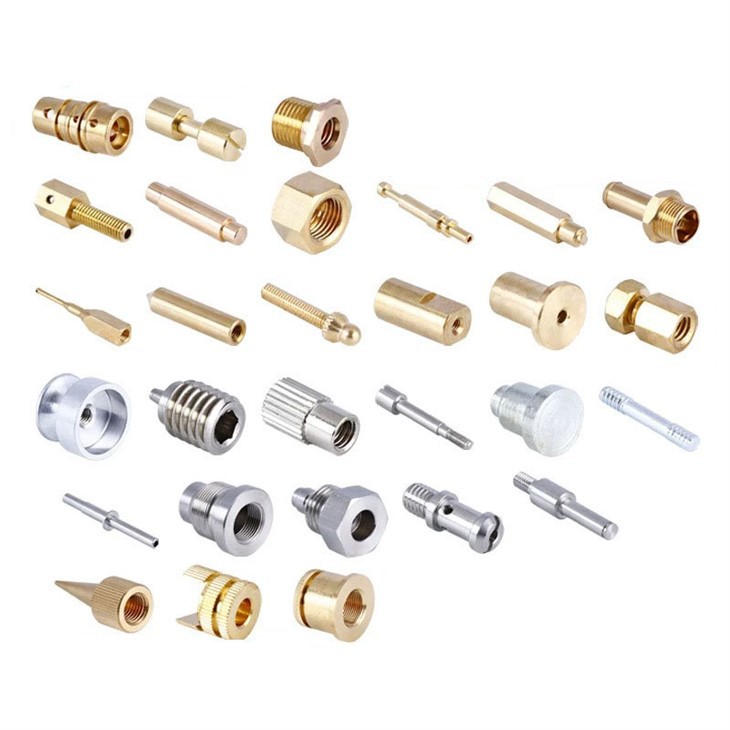

Skruvbearbetningär ett bra alternativ för högvolymproduktion av små, cylindriska delar. Det är en mycket effektiv process som kan producera delar med hög precision och en bra ytfinish. Processen fungerar med höga hastigheter och kan skapa delar med komplexa funktioner relativt snabbt.

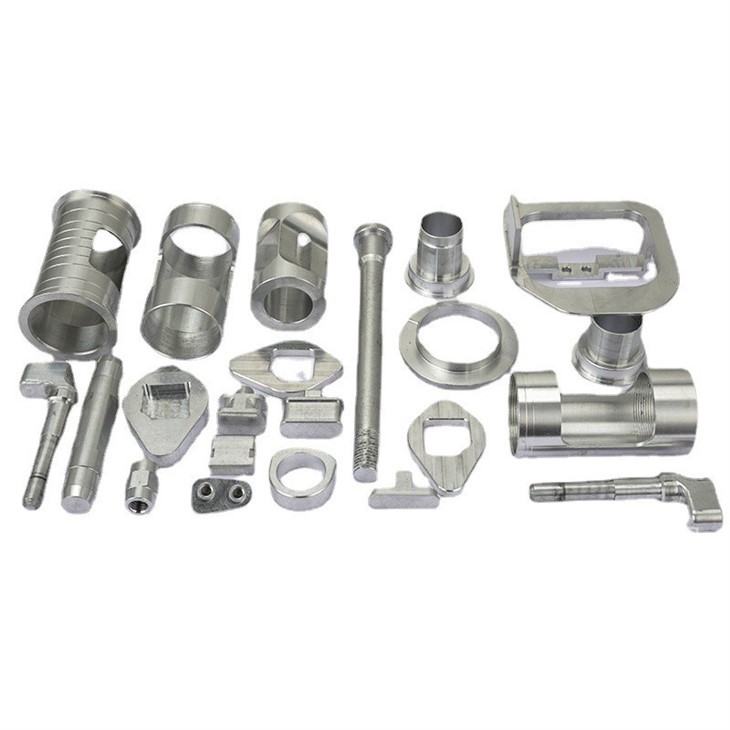

CNC -bearbetning erbjuder å andra sidan mycket flexibilitet. Det kan användas för att mäta delar i olika former och storlekar, från enkla till mycket komplexa. MedCNC -komponenter, vi kan programmera maskinerna för att utföra flera operationer i en enda installation, vilket minskar produktionstiden och förbättrar noggrannheten.
När vi väljer bearbetningsprocessen överväger vi faktorer som delens storlek, form, material och produktionsvolym. Vi strävar alltid efter att välja den mest kostnad - effektiva processen som kan uppfylla kvalitetskraven.

Kostnadsöverväganden

Kostnad är alltid ett stort problem för våra kunder. När det gäller att designa bearbetade delar finns det flera sätt att hålla kostnaden nere utan att offra kvaliteten.

Som nämnts tidigare kan det ha en stor inverkan på kostnaden att välja rätt material och tolerans. Att använda ett vanligare och lätt tillgängligt material istället för ett specialmaterial med hög slut kan spara mycket pengar. Att specificera rimliga toleranser baserat på de faktiska kraven kan också minska bearbetningstiden och kostnaden.

Ett annat sätt att kontrollera kostnaden är att optimera designen för tillverkbarhet. Genom att förenkla geometrien och minska antalet verksamheter som krävs kan vi sänka produktionskostnaden. Vi letar också efter möjligheter att kombinera flera delar till en enda komponent, vilket kan minska monteringstiden och kostnaden.

Montering och integration

Slutligen måste vi överväga hur den bearbetade delen passar in i den totala enheten. Delen ska utformas på ett sådant sätt att den enkelt kan monteras med andra komponenter.

Vi måste tänka på saker som inriktningsfunktioner, fästelement och avstånd. Om delen måste förenas med andra delar med svetsning eller bindning, måste vi utforma parningsytorna i enlighet därmed. Konstruktionen bör också möjliggöra enkel inspektion och underhåll av den monterade produkten.

Sammanfattningsvis involverar design av bearbetade delar många överväganden. Från materialval till montering är varje steg i processen viktigt för att säkerställa att slutprodukten uppfyller kvaliteten, prestanda och kostnadskrav. Om du är på marknaden för högkvalitativa bearbetningsdelar, skulle vi gärna prata med dig. Oavsett om du arbetar med ett litet projekt eller en stor volymproduktion har vi erfarenhet och expertis för att hantera det. Kom i kontakt med oss för att diskutera dina krav och börja resan för att skapa de perfekta bearbetade delarna för din applikation.

Referenser

• Machining Handbook, Industrial Press Inc.
• ASME Y14.5 - 2018, dimensionering och toleransstandard
